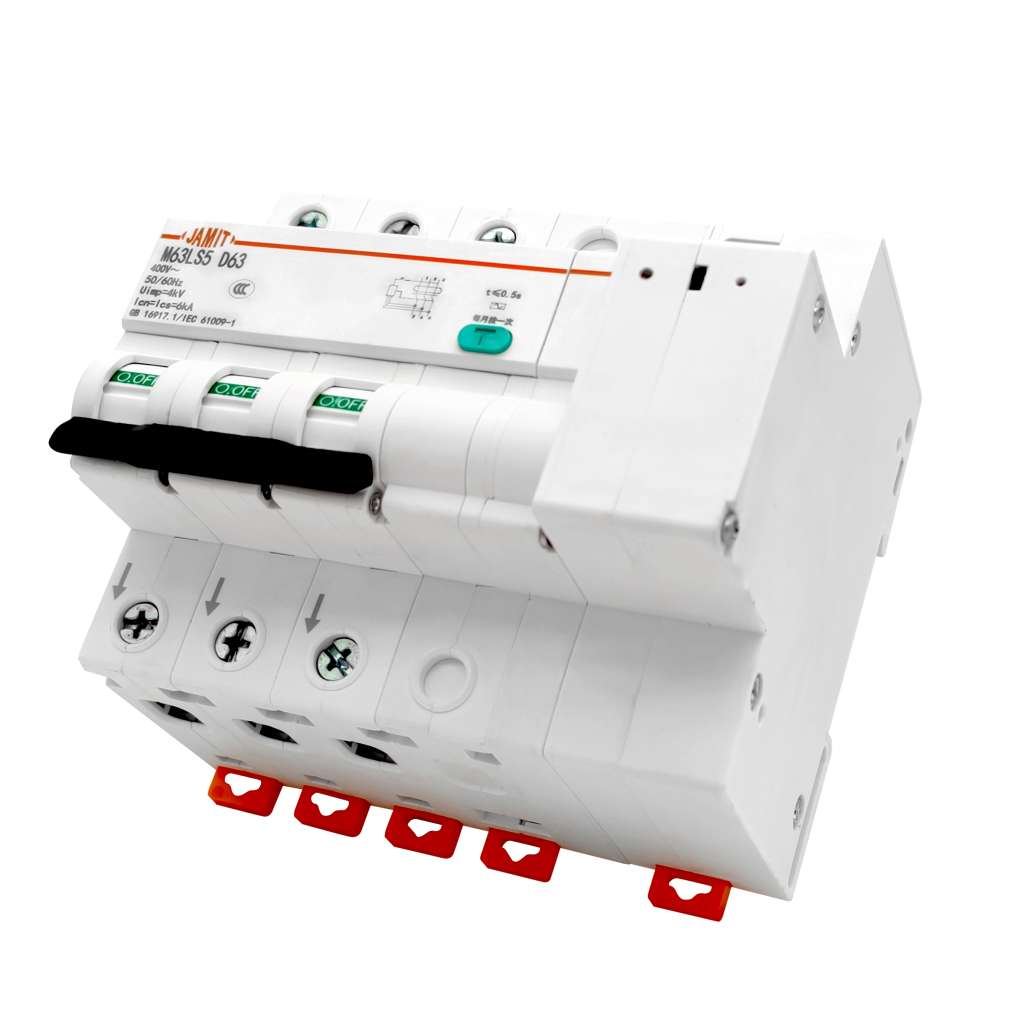

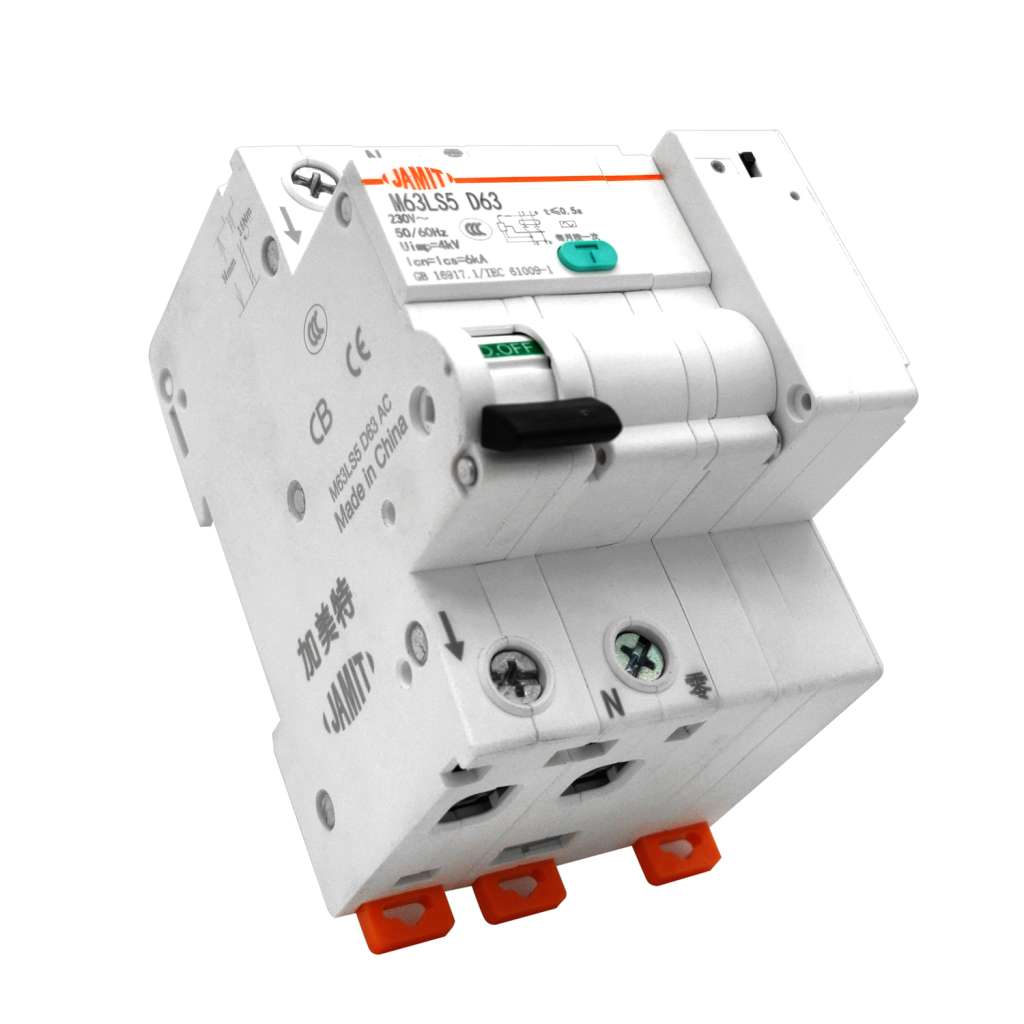

M63L-S6

产品参数

1P+N

3P+N

3P

尺寸(mm)

62.2

115.4

106.4

占位

3.5位

6.5位

6位

特性

并联装配、过载保护、短路保护、漏电保护、电能计量、远程分合闸、温度检测、过欠压保护(选配)、停电掉闸(选配)、网关传输、直流电源供电

并联装配、过载保护、短路保护、漏电保护、电能计量、远程分合闸、温度检测、过欠压保护(选配)、缺相保护(选配)、停电掉闸(选配)、线序保护(选配)、网关传输、直流电源供电

接线方式

上进下出(有接线标识)，零线标识

上进下出(有接线标识)

额定电流(A)

1, 2, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63A

额定漏电流(mA)

10、30、100、300、500

漏电脱扣型式

AC型、A型

额定电压(V) Un

230

400

额定绝缘电压(V) Ui

500

过压(V) Uve（选配）

275±5V

460±5V

欠压(V) Uoe（选配）

165±5V

290±5V

停电掉闸

选配

缺相保护

/

选配

线序保护

/

选配

额定工作频率(Hz)

50/60

额定冲击耐受电压(V) Uimp

4000

额定短路能力Icn

6000

额定运行短路分断能力Ics

6000

计量精度

±0.5%

连接方式

并联装配，轨道PCBA连接

过电压类别

Ⅱ

污染能力

2

电击防护等级

Ⅱ

远程分合闸寿命

15000

10000

机械特性     机械寿命

20000

最大接线能力(²)

50

端子极限扭力(Nm)

5
