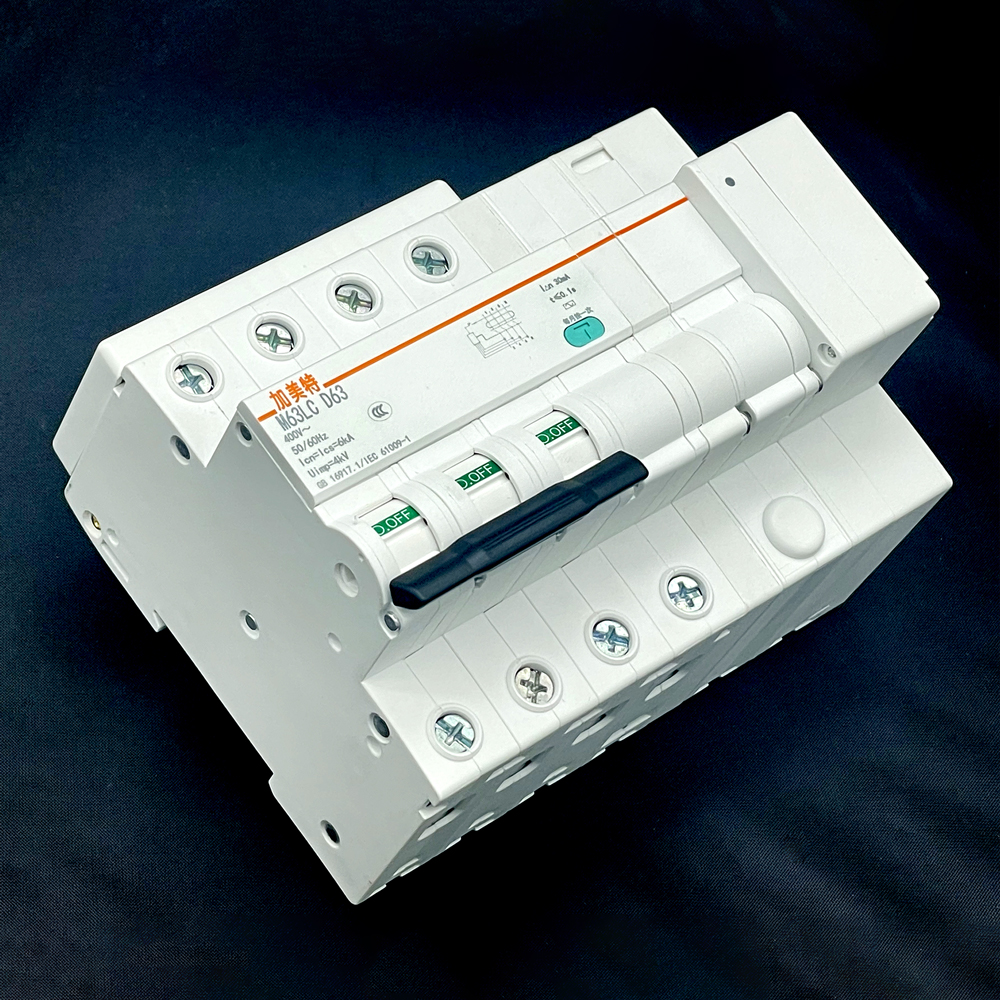

M63LC

产品参数

1P+N

3P+N

3P

认证标准

GB/T 16917.1    IEC 61009-1

产品认证

CCC、CE、CB

尺寸(mm)

71.2

124.4

115.4

占位

4位

7位

6.5位

特性

过载保护、短路保护、漏电保护、停电掉闸、来电自动合闸、过欠压保护(选配)

过载保护、短路保护、漏电保护、停电掉闸、来电自动合闸、过欠压保护(选配)、缺相保护(选配)、线序保护(选配)

接线方式

上进下出(有接线标识)，零线标识

上进下出(有接线标识)

额定电流(A)

1-63

额定漏电流(mA)

10、30、100、300、500

漏电脱扣型式

AC型、A型

额定电压(V) Un

230

400

额定绝缘电压(V) Ui

500

过压(V) Uve（选配）

275±5V

460±5V

欠压(V) Uoe（选配）

165±5V

290±5V

停电掉闸

选配

缺相保护

/

选配

线序保护

/

选配

来电合闸时间

可按要求设定

额定工作频率(Hz)

50/60

额定冲击耐受电压(V) Uimp

4000

额定短路能力Icn

6000

额定运行短路分断能力Ics

6000

过电压类别

Ⅱ

污染能力

2

瞬时脱扣特性

B(3In-5In)

Yes

C(5In-10In)

Yes

D(10In-15In)

Yes

电击防护等级

Ⅱ

机械特性      机械寿命

20000

防护等级

断路器

IP20

安装于配电箱中

IP40

最大接线能力(²)

50

端子极限扭力(Nm)

5
