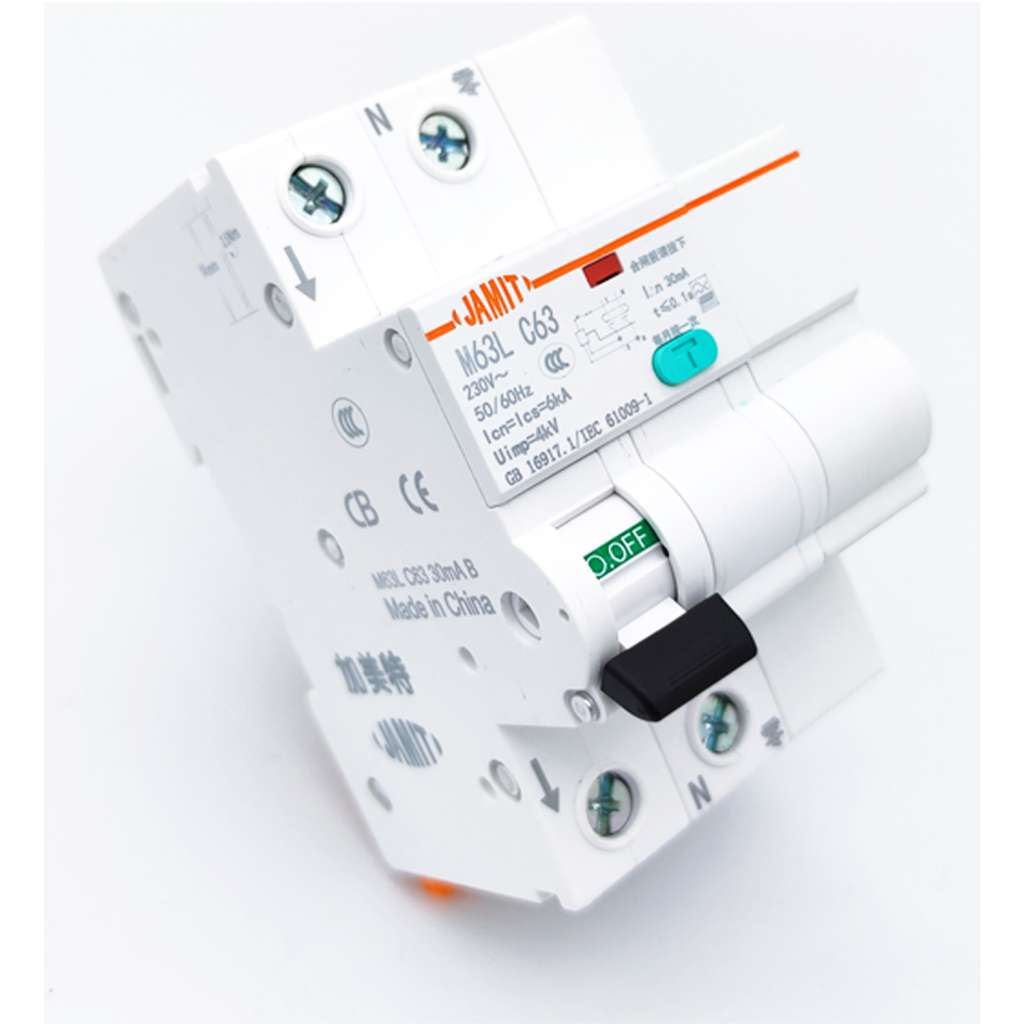

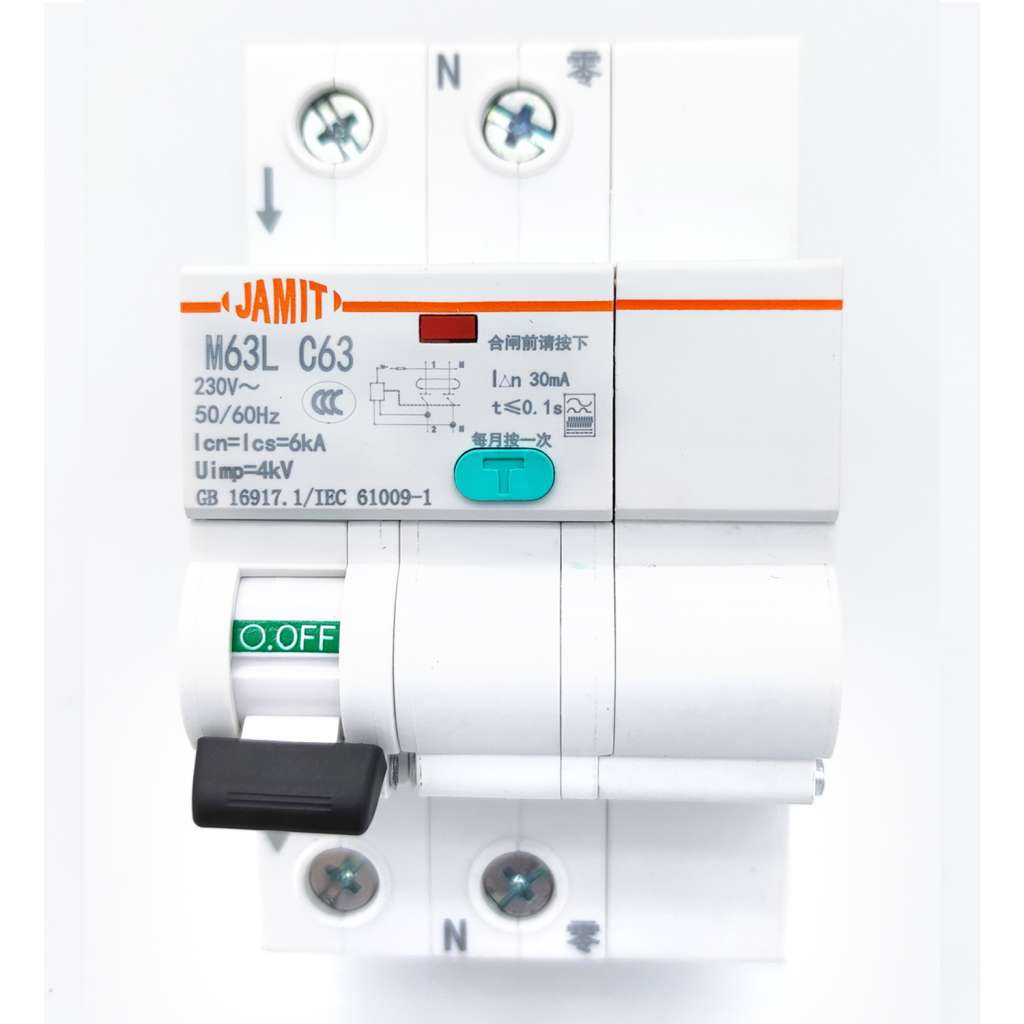

M63L(B)

产品参数

M63L 1P+N

M63L 3P

M63L 3P+N

认证标准

GB/T 16917.1   IEC61009-1

产品认证

极数

1P+N   53.2mm

3P   88.4mm

3P+N   88.4mm

占位

3位

5位

特性

短路保护、过载保护、漏电保护、N极有分断能力

短路保护、过载保护、漏电保护

短路保护、过载保护、漏电保护、N极有分断能力

接线方式

上进下出(有接线标识)

上进下出(有接线标识)，零线标识

额定电流(A)

1,2,4,6,10,16,20,25,32,40,50,63

额定漏电流(mA)

30、100、300、500

漏电脱扣型式

B型

额定电压(V) Un

230/240

440

额定绝缘电压(V) Ui

额定工作频率(Hz)

50/60

额定冲击耐受电压(V) Uimp

4000

额定短路能力Icn

6000

额定运行短路分断能力Ics

6000

过电压类别

Ⅱ

污染能力

2

瞬时脱扣特性

B(3In-5In)

Ye

C(5In-10In)

Ye

D(10In-15In)

Ye

电击防护等级

Ⅱ

机械特性           机械寿命

20000

防护等级

断路器

IP20

安装于配电箱中

IP40

最大接线能力（²）

50

端子极限扭力(Nm)

5

使用环境温度

-25℃～+60℃

储存环境温度

-40℃～+80℃
