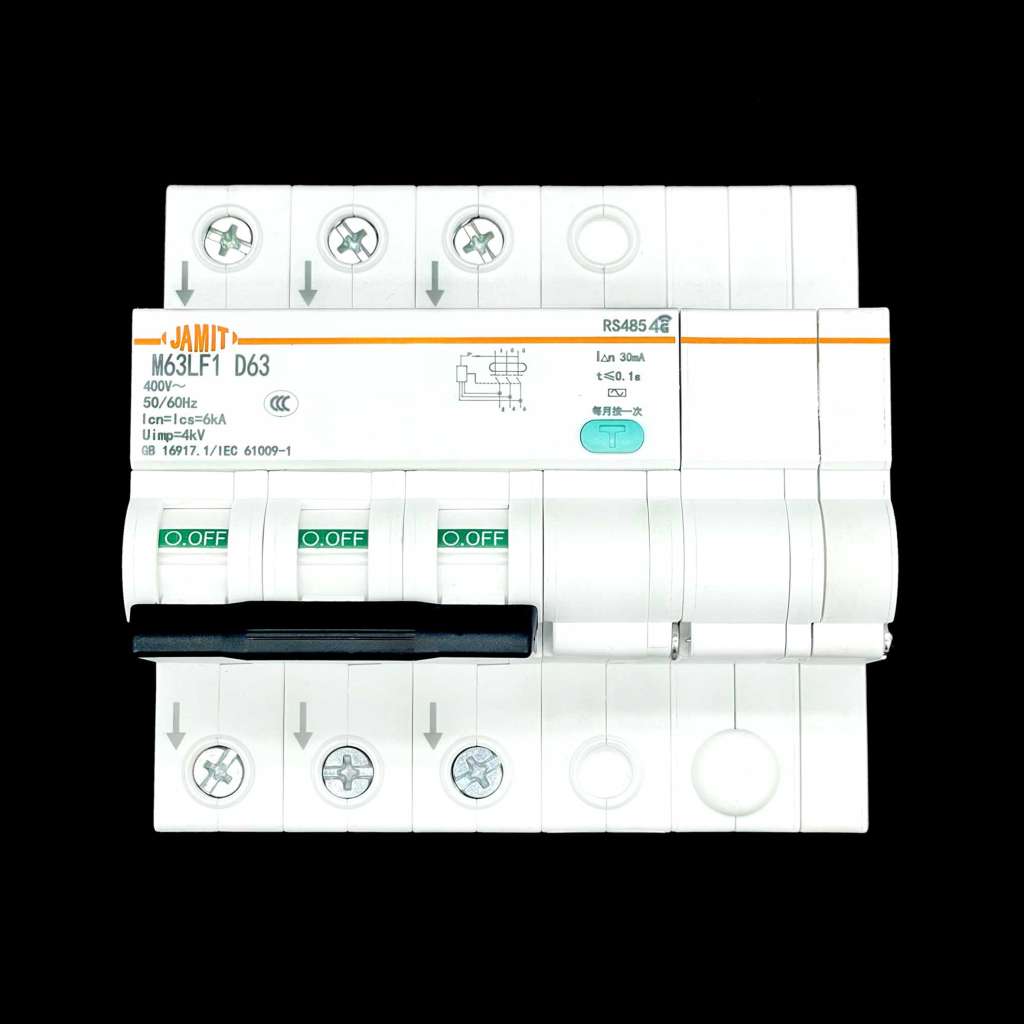

M63LF6

产品规格

1P+N

3P+N

3P

尺寸(mm)

80.2

133.4

124.4

占位

4.5位

7.5位

7位

特性

过载保护、短路保护、漏电保护、电能计量、远程分合闸、温度检测、过欠压保护(选配)、停电掉闸(选配)、RS485&4G数据传输

过载保护、短路保护、漏电保护、电能计量、远程分合闸、温度检测、过欠压保护(选配)、缺相保护(选配)、停电掉闸(选配)、线序保护(选配)、RS485&4G数据传输

接线方式

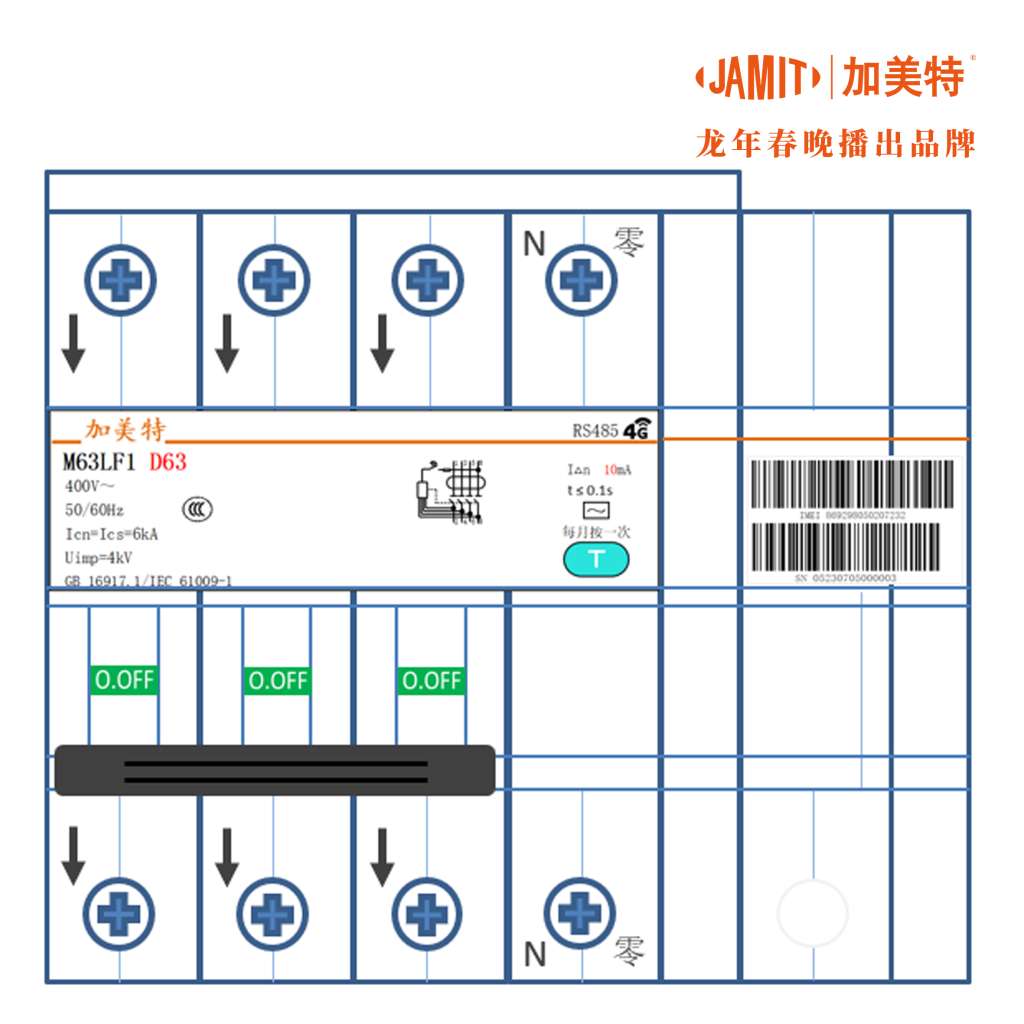

上进下出(有接线标识)，零线标识

上进下出(有接线标识)

额定电流(A)

1, 2, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63A

额定漏电流(mA)

30、100

漏电脱扣型式

AC型、A型

额定电压(V) Un

230

400

额定绝缘电压(V) Ui

500

过压(V) Uve（选配）

275±5V

460±5V

欠压(V) Uoe（选配）

165±5V

290±5V

停电掉闸

选配

缺相保护

/

选配

线序保护

/

选配

额定工作频率(Hz)

50/60

额定冲击耐受电压(V) Uimp

4000

额定短路能力Icn

6000

额定运行短路分断能力Ics

6000

计量精度

±0.5%

传输类型

RS485&4G

温度检测范围值℃

-20～150

过电压类别

Ⅱ

污染能力

2

电击防护等级

Ⅱ

电气寿命 额定电流（次）

4000

远程分合闸寿命

15000

10000

机械特性   机械寿命

20000

最大接线能力(²)

50

端子极限扭力(Nm)

5
