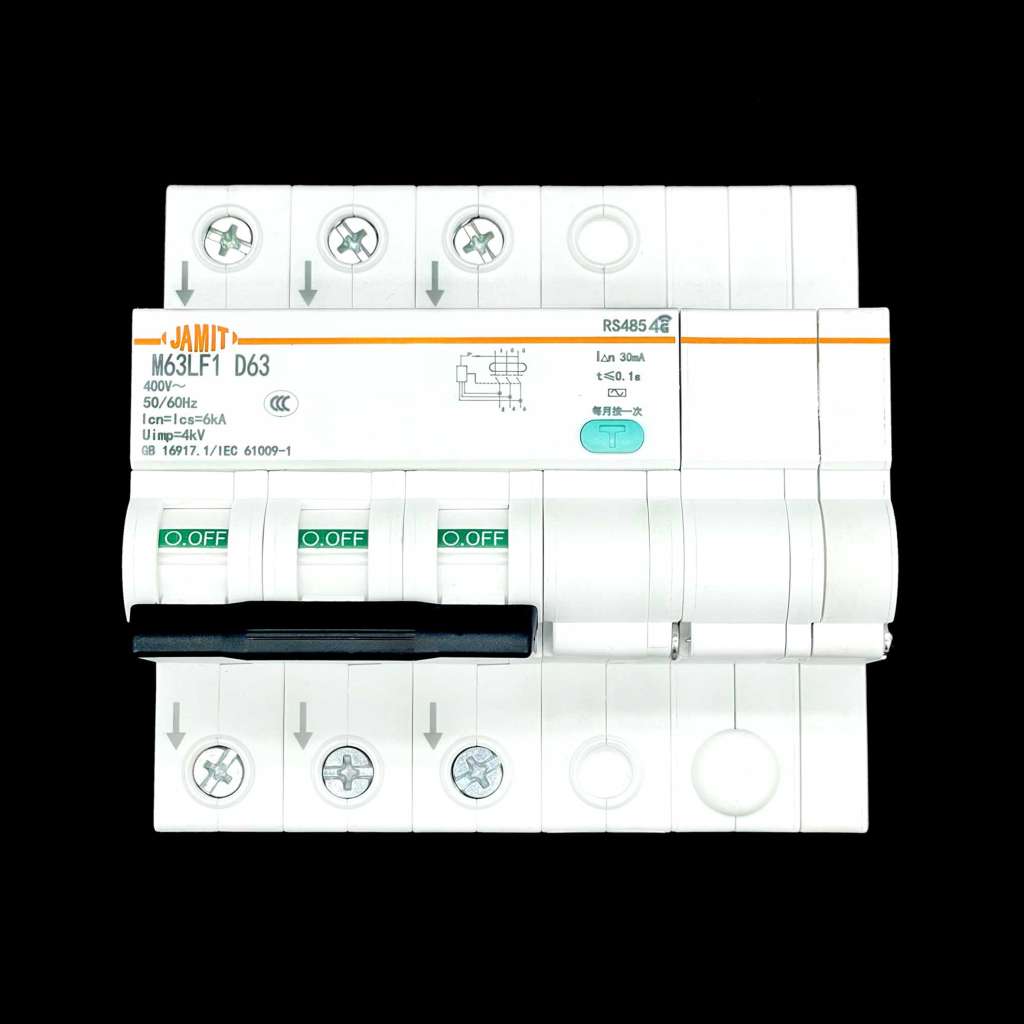

M63LF1

产品规格

1P+N

3P+N

3P

尺寸(mm)

62.2

97.4

97.4

占位

3.5位

6位

5.5位

特性

过载保护、短路保护、漏电保护、电能计量、过欠压保护(选配)、停电掉闸(选配)、RS485&4G数据传输

过载保护、短路保护、漏电保护、电能计量、过欠压保护(选配)、缺相保护(选配)、停电掉闸(选配)、线序保护(选配)、RS485&4G数据传输

接线方式

上进下出(有接线标识)，零线标识

上进下出(有接线标识)

额定电流(A)

1, 2, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63A

额定漏电流(mA)

30、100

漏电脱扣型式

AC型、A型

漏电检测脱扣时间t(ms)

≤100

额定电压(V) Un

230

400

额定绝缘电压(V) Ui

500

过压(V) Uve（选配）

275±5V

460±5V

欠压(V) Uoe（选配）

165±V

290±5V

停电掉闸

选配

缺相保护

/

选配

线序保护

/

选配

额定工作频率(Hz)

50/60

额定冲击耐受电压(V) Uimp

4000

额定短路能力Icn

6000

额定运行短路分断能力Ics

6000

计量精度

±0.5%

传输类型

RS485&4G

过电压类别

Ⅱ

污染能力

2

瞬时脱扣特性

B(3In-5In)

Yes

C(5In-10In)

Yes

D(10In-15In)

Yes

电击防护等级

Ⅱ

电气寿命

4000

机械特性     机械寿命

20000

防护等级

断路器

IP20

安装于配电箱中

IP40

最大接线能力(²)

50

端子极限扭力(Nm)

5
