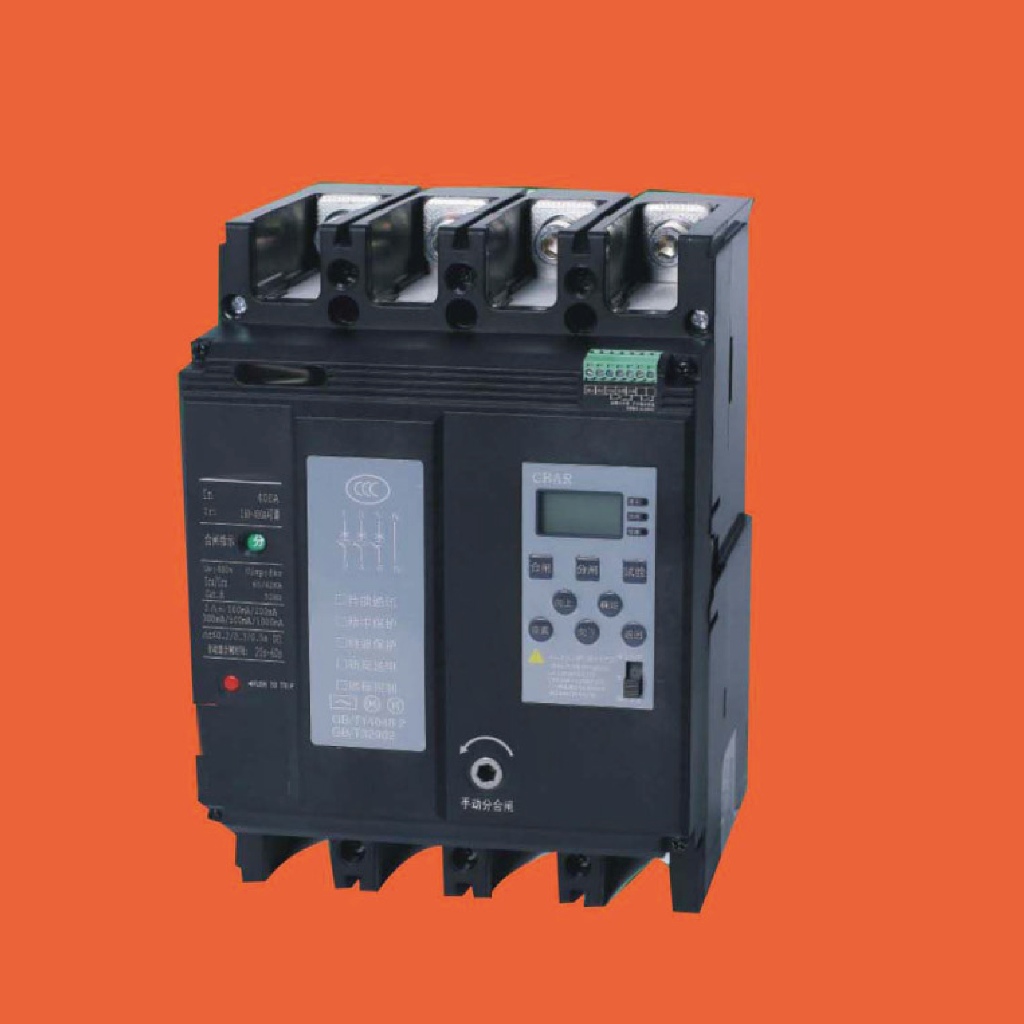

JTM1LE

1、适用范围

JTM1LE-系列电子式剩余电流动作断路器(简称新路器)，适用于交流50Hz，额定电压400V,额定电流63A至630A的三相四线中性点直接接地(TT)配电网络中。用于提供间接接触保护;防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险;并可用来分配电能及用于线路不频繁起动，保护线路、电源设备免受过载、欠电压、短路、单相接地等故障的危害。断路器是一体式多功能、可通讯、负荷电流可调的剩余电流动作断路器，符合智能电网管理的各项智能化要求特别适用于城多电网各级综合保护，是配合国家智能电网运行的首选产品。

该断路器采用微处理控制器，具有三段保护特性，即过载长延时保护、短路短延时保护和短路瞬时，剩余电流动作保护、过压保护、欠压保护，三相不平衡、断相保护，各保护特性均可可调整定，可以适应不同保护特性的要求。另外断路器还具有故障记录原因查询功能。

断路器符合国标GB/T14048.2

本产品带485通讯MODBUS塑壳断路器通信规约;亦可按照客户要求，定制通讯规约。

2、正常工作条件和安装条件

〇安装地点的海拔高度不超过2000m;

〇周围空气温度不超过+55℃，且其24h内的平均温度值不超过+35℃。周围空气温度的下限为-2℃。

〇最高温度为+40℃时，空气的相对湿度不超过20%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生在产品上的凝露应采取特殊的措施。

〇污染等级为3级。

〇断路器主电路的安装类别为"类不接至主电路的辅助电路和控制电路安装类别为Ⅱ;
