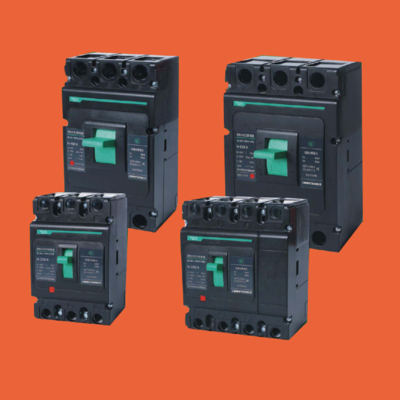

JTM1

1、产品概述

额定绝缘电压:800V

壳架等级额定电流:63A、125A、250A、400A、630A、800A、1250、1600A分断能力高最高可达100kA

设计合理，安全可靠，体积小、重量轻、外形美观大方附件品种齐全，安装快捷，适用方便，适用性强

2、适用范围

JTM1系列塑料外壳式断路器(以下简称断路器)，适用于交流50Hz,额定电流10A至1250A,额定工作电压至400V的电路中作为不频繁的转换及电动机的不频繁起动之用。断路器具有过载短路和欠电压保护功能，能保护线路和电源设备不受损坏。

该断路器具有体积小、分断高、飞弧短、抗震动等特点，产品通过了国家强制性产品认证，是用户首选的理想产品。

本断路器可垂直安装(即竖装)，也可以水平安装(即装)。

本系列断路器符合标准:GB/T14048.2/IEC60947-2。

3、正常工作条件和安装条件

〇 安装地点的海拔高度为2000m及以下(海拔高于2000m时请与制造厂协商使用);〇 周围空气温度上限为+40℃，下限为-5℃，24h的平均值不超过+35℃;注:如使用环境的空气温度上限高于+40℃或低于-5℃，应根据产品样本、说明书中给出的数据或与制造厂协商使用。

〇 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方;在没有雨雪侵袭的地方;

〇 大气相对湿度在周围空气温度为+40℃时不超过50%;在较低温度下可以有较高的相对湿度最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。

〇污染等为3级;断路器可垂直安装(即坚装)，河水平安装(即横装)。
