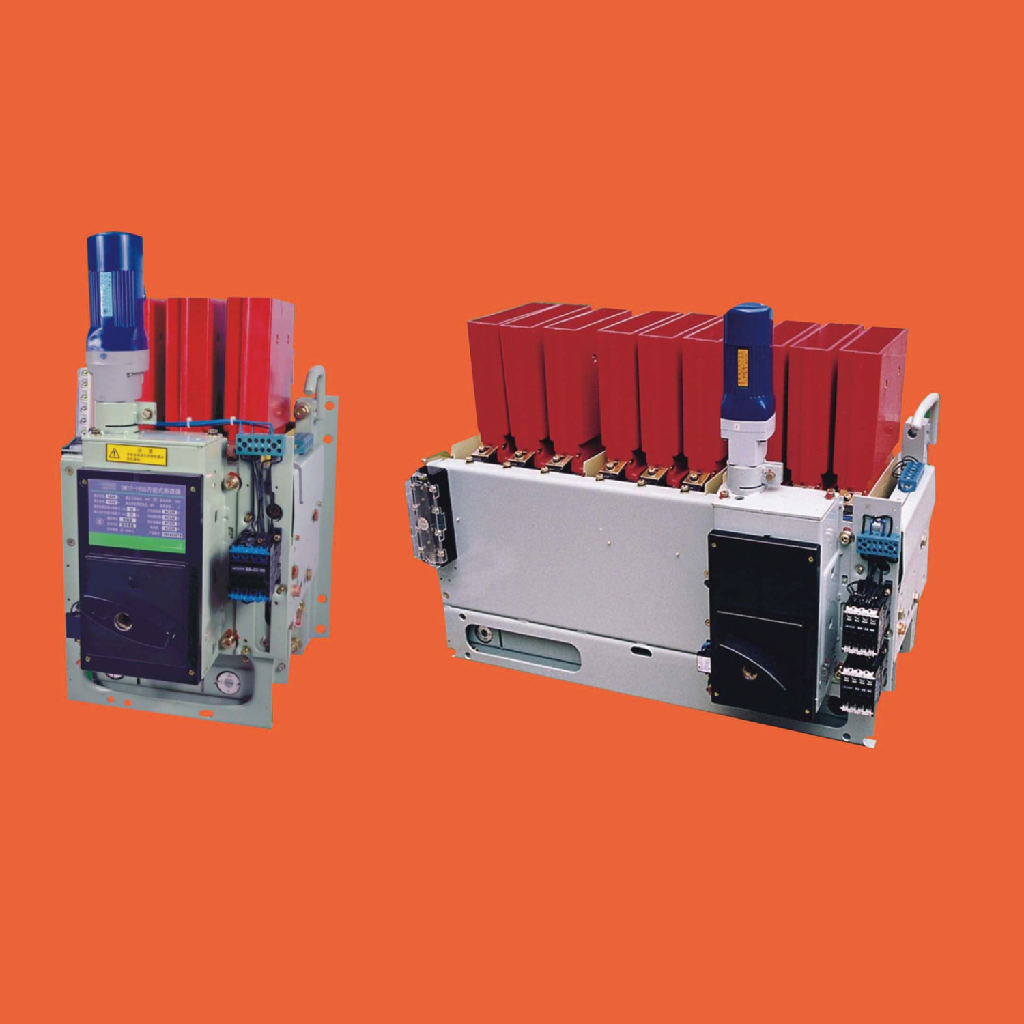

JTDW17

1、产品概述

JTDW17(ME)系列万能式断路器(以下简称断路器)适用于交流50Hz,额定电压为400V、690V额定电流自630A-4000A的配电网络中，用来分配电能、保护线路及电源设备(如发电机、整流装置等)免受过载、欠电压和短路等故障的危害。也能直接起动电动机，且具有选择性保护性能。

2、适用范围

JTDW17系列万能式断路器适用于交流50Hz电压至660V，电流至3900A的配电网络用来分配电能和保护线路及电源设备的过载、欠电压、短路等，1250A以下的断路器在交流50Hz，电压380V的网络中作保护电动机的过载和短路。在正常条件下，也可作为线路的不频繁转换之用。

符合标准GB14048.2、IEC60947-2。

3、正常工作条件和安装条件

1.周围空气温度为-5℃~+40℃，24h的平均值不超过+35℃。

2.安装地点:海拔不超过2000m。

3.大气条件:大气相对湿度在周围空气温度+40℃时不超过50%;在较低温度下可有较高的相对湿度;最湿月的月平均最大相对湿度为90%。同时该月的月平均最高温度为+25℃并考虑到因温度变化产生在产品表面上的凝露。

4.污染等级:三级。

5.安装条件:断路器应按说明书成套安装或户内单独安装，与垂直面的倾斜度不超过5°。
