JTDW15

1、产品概述

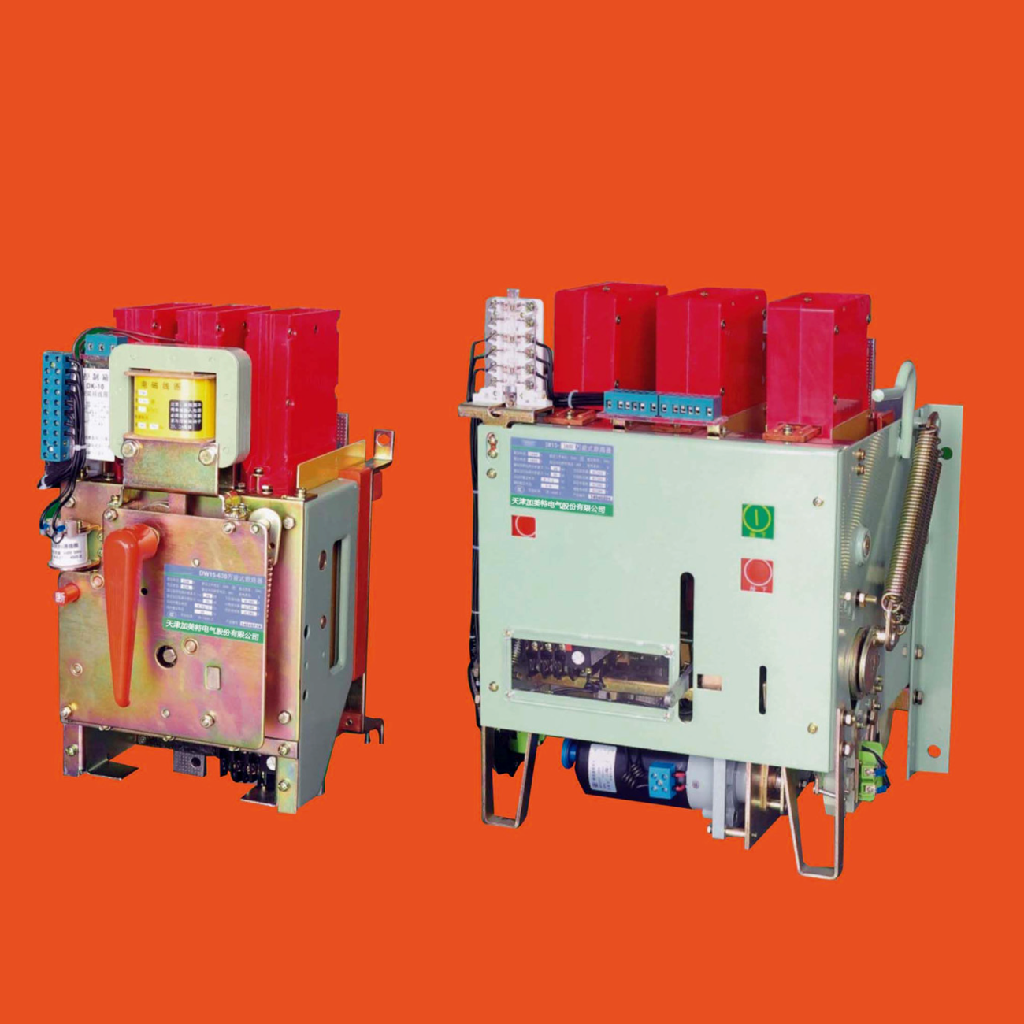

OJTDW15系列万能式断路器(以下简称断路器)。该断路器主要用于交流50Hz，额定电流为630 4000A;0额定电压自380V-1140V(其中物定电流为1000-4000A的版定电压为380V)的配电网络中。用来分配电能、保护线路及电源设备免受过载。欠电压和短路等故障的危害。也能在交流50Hz，380V电网中用来保护电动机的过载。欠电压和短路,0在正常条件下，断路器可作为线路不频繁转换及电动机不须繁起动之用。

2、适用范围

JTDW15系列万能式断路器(以下简称断路器)适用于交流50H2、额定电流至630-4000A，额定工作电压交流380V至交流1140V的配电网络中，用来分配电能和供电线路及电源设备的过载、欠电压、短路保护之用。也能在交流50Hz，380V电网中用来保护电动机的过载，欠电压和短路。

断路器在正常条件下可作为线路的不频繁转换之用，正常条件下也可作为电动机的不频繁起动之用，壳架等级额定电流630A的断路器还具有抽屉式结构和限流断路器。

限流断路器由于具有限流特性，特别适用于可能出现大短路电流的网络。符合标准GB14048.2IEC60947-2。

3、正常工作条件和安装条件

1.周围空气温度为-5℃~+40℃，24h的平均值不超过+35℃。

2.安装地点的海拔高度不超过2000m。

3.大气相对湿度在周围空气温度为+40℃时不超过50%;在较低的温度下可以有较高的相对湿度;最湿月的月平均最大湿度为90%。同时该月的平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。

4.污染等级为三级

5.额定工作电压1140V断路器安装类别川。额定工作电压380V及以下的断路器的安装类别为IV，辅助电路安装类别除欠压瞬时脱扣器线圈，欠压延时用的电源变压器初级线圈与断路器相同外，其余均为。

6.断路器安装的垂直倾斜度不超过5。
