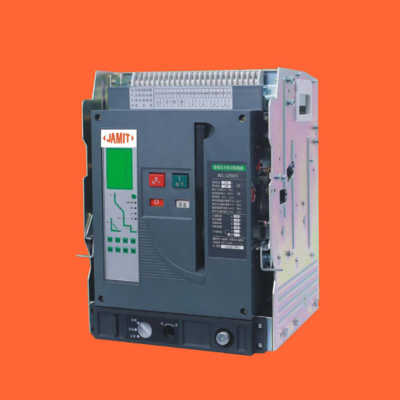

JTW1-1250

1、适用范围

JTW1-1250智能型万能式断路器(以下简称断路器)，适用于交流50Hz，额定电压400V(380V)，额定电流200~1250A的配电网络中，主要用来分配电能和保护线路及电源设备免受过载、短路、欠电压、单相接地等故障的危害。在正常条件下可作线路的不频繁转换之用，也可作为电动机的不频繁起动及保护之用。

该断路器具有多种智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。断路器具有隔离功能。

断路器的技术性能符合GB14048.2《低压开关设备和控制设备第2部分:断路器》IEC60947-2《低压开关设备及控制设备第2部分:断路器》等标准。

2、正常工作条件和安装条件

〇周围空气温度:上限不超过+40℃;下限不低于-5℃;24h的平均值不超过+35℃;注:1.下限值为-10℃或-25℃的工作条件，在订货时用户须向制造厂申明;2.上限值超过+40℃或下限值低于-25℃的工作条件，用户应与制造厂协商。O海拔:安装地点海拔不超过2000m。

〇大气条件:大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的疑露。O污染等级:3级

〇安装类别:断路器主电路的安装类别为IV类，辅助电路的安装类别除了欠电压脱扣器线圈、电源变压器初级线圈与断路器的主电路相同外，其余均为I类。O使用类别:B类

〇安装条件:断路器应安装使用说明书的安装要求进行安装。断路器的垂直倾斜度不超过5°1.3智能型控制器功能
