JTW1

1、产品概述

1.1 适用范围

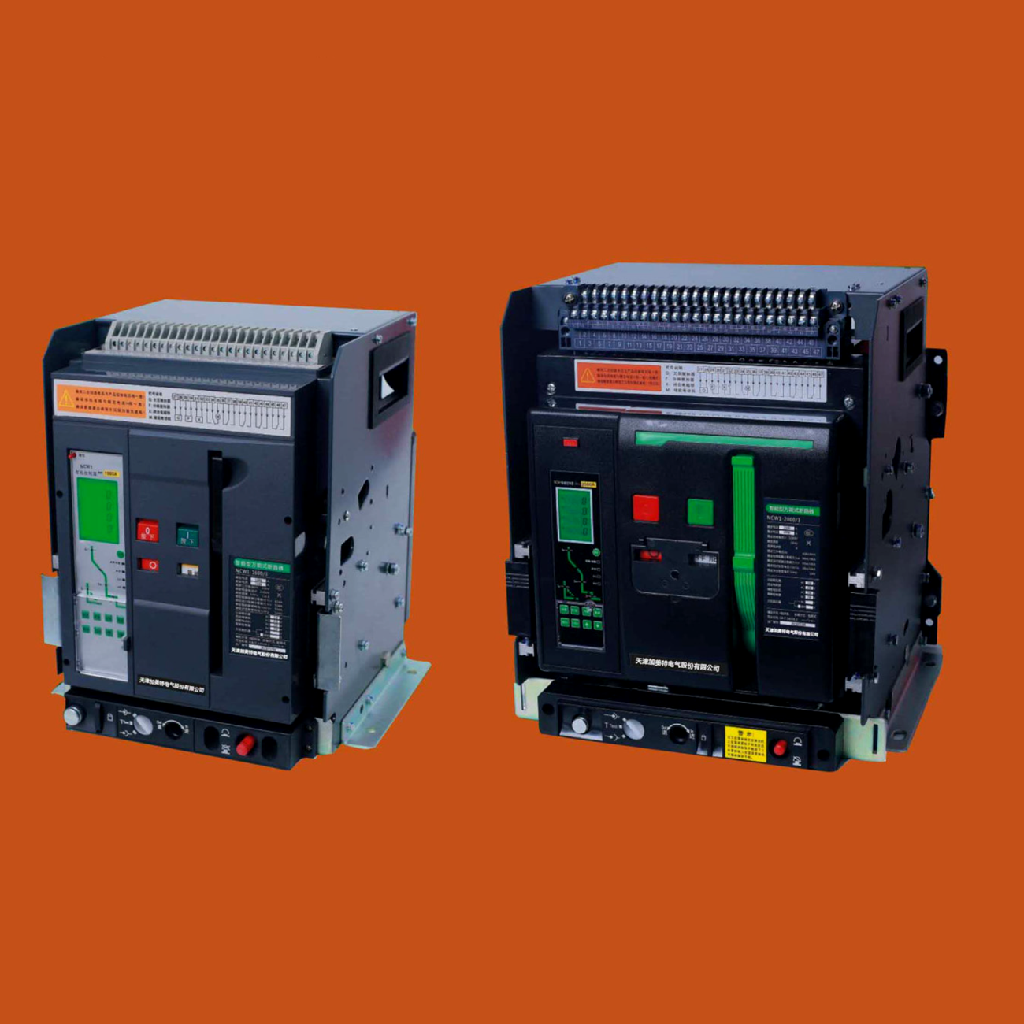

JTW1系列智能型万能式断路器(以下简称断路器)主要适用于交流50HZ、60Hz.额定工作电压为400V、690V，额定电流为200A~6300A的配电网络中，用来分配电能和保护线路及电源设备免受过载、欠电压、短路、接地等故障的危害。断路器核心部件采用智能型控制器，具有精确的选择性保护，可避免不必要的停电，提高供电系统可靠性、连续性和安全性。该断路器能广泛适用于电站、工厂、矿山和现代高层建筑，特别是智能楼宇中的配电系统，在风力发电、太阳能发电等绿色能源领域中也被广泛运用。该断路器符合IEC60947-2和GB/T14048.2标准。

1.2型式

安装方式:固定式、抽屉式。

操作方式:电动操作、手动操作。

使用类别:B类。

极数:三极、四极。

脱扣器种类:智能型控制器、欠电压瞬时(或延时)脱扣器和分励脱扣器。

1.3智能型控制器功能

a)具有过载长延时反时限、短延时反时限、短延时定时限，瞬时动作等保护功能，可由用户自行设定，组成所需的保护特性;

b)接地故障保护功能;c)过载报警功能;d)试验功能;e)负载监控功能;9)自诊断功能;h)MCR功能:i)热模拟功能;i)触头损耗指示;

2、正常工作条件和安装条件

2.1 周围空气温度为-5℃~+40℃，且24h的平均值不超过+35℃(特殊订货的除外)。

2.2 安装地点的海拔不超过2000m。

2.3 安装地点的空气相对湿度在最高温度为+40℃时不超过50%;在较低温度下可以有较高的相对湿度;最湿月的平均最低温度不超过+25℃，该月的平均最大相对湿度不超过90%，并考虑因温变化发生在产品表面上的凝露。

2.4 污染等级为3级

2.5 断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈的安装类别为IV，其余辅助电路、制电路安装类别为Ⅲ。

2.6 安装位置应垂直，各方向的倾斜度不超过5°

2.7 正常贮存和运输条件

A)温度下限不低于-25℃，上限不超过+55℃;

B)相对温度(+25℃)不超过95%;

C)产品在运输过程中，应轻搬轻放，不应倒放，应尽量避免剧烈碰撞。

3、产品尺寸详情
